Записки путешественника: как собирают телефоны, репортаж с завода LG

Автор: , 02.11.2009
Наряду с экскурсией в дизайнерский центр, программа нашего пребывания в Южной Корее включала в себя еще поездку на завод, где собираются мобильные телефоны LG. Это один из 5 заводов, принадлежащих компании, при этом самый крупный. Производительность его 30 сборочных линий составляет 5 миллионов телефонов в месяц.
Записки путешественника: как собирают телефоны, репортаж с завода LG
Наряду с экскурсией в дизайнерский центр, программа нашего пребывания в Южной Корее включала в себя еще поездку на завод, где собираются мобильные телефоны LG. Это один из 5 заводов, принадлежащих компании, при этом самый крупный. Производительность его 30 сборочных линий составляет 5 миллионов телефонов в месяц. При въезде на территорию завода в автобус поднялась девушка, которая при помощи специального прибора дистанционно замеряла температуру тела каждого из нас. Вполне разумная предосторожность со стороны компании, заботящейся о здоровье своих сотрудников. Не знаю что произошло бы, если кто-то из нас имел повышенную температуру, видимо, его (или ее) просто не пустили бы на территорию завода.
Записки путешественника: как собирают телефоны, репортаж с завода LG-2
Заводские площади не имеют ничего общего с нашими обычными представлениями о промышленном предприятии. Вместо огромных дымящих труб — парк с осенней листвой всех оттенков. Вместо мрачных зданий, масляных пятен и свалок мусора и всякого хлама — аккуратные дорожки и паркинги. Больше всего это напоминает какой-нибудь санаторий времен Советского Союза (если не считать парковок не полагающихся строителям коммунизма).
Записки путешественника: как собирают телефоны, репортаж с завода LG-3
Записки путешественника: как собирают телефоны, репортаж с завода LG-4
Вход в здание завода больше напоминает какой-нибудь конференц-зал — большой просторный вестибюль с гранитными полами.
Записки путешественника: как собирают телефоны, репортаж с завода LG-5
Видно, что нашу делегацию ждали. Кроме того, это единственный снимок, где запечатлено труднопроизносимое название городка, в котором расположен завод. Он находится примерно в получасе езды от Сеула.
Записки путешественника: как собирают телефоны, репортаж с завода LG-6
Перед посещением завода нам показали своеобразный музей компании.
Записки путешественника: как собирают телефоны, репортаж с завода LG-7
Внутри экспозиция мало чем отличается от выставок, но интерьер у входа производит впечатление.
Записки путешественника: как собирают телефоны, репортаж с завода LG-8
Образцы продукции уже ставшие историей – первый черно-белый телевизор корейского производства образца 1969 года (выпущенный еще под маркой Goldstar) и радиоприемник.
Записки путешественника: как собирают телефоны, репортаж с завода LG-9
А это уже 1996 год. Первый в мире CDMA-телефон LG P-200.
Записки путешественника: как собирают телефоны, репортаж с завода LG-10
Большую часть экспозиции занимают различные телевизоры. Экскурсовод специально останавливается мимо беспроводного домашнего кинотеатра, и не без гордости демонстрирует его.
Записки путешественника: как собирают телефоны, репортаж с завода LG-11
А это уже стенд с телефонами. Начало большого пути — модели линейки Chocolate 2005 года.
Записки путешественника: как собирают телефоны, репортаж с завода LG-12
Линейка следующего поколения — Shine: раскладушка, слайдер и моноблок.
Записки путешественника: как собирают телефоны, репортаж с завода LG-13
А это уже герой нашего времени — модель Arena.
Записки путешественника: как собирают телефоны, репортаж с завода LG-14
В музее есть и модели, которые не поставляются на наш рынок. Например, вот такая необычная раскладушка LX600 Lotus, купленная оператором Sprint.
Записки путешественника: как собирают телефоны, репортаж с завода LG-15
А эта парочка телефонов, признаться, меня удивила. Они разработаны для японского оператора NTT DoCoMo. Хотя японский рынок настолько специфичен, что японцы никого не пускают на него. Но корейцы, видимо, как-то пробились.
Записки путешественника: как собирают телефоны, репортаж с завода LG-16
Еще одна интересная раскладушка — LV7400. Интересный дизайн и материалы корпуса.
Записки путешественника: как собирают телефоны, репортаж с завода LG-17
А вот молодежная (хотя может и не молодежная — в самой Корее с таким телефоном могут ходить не только студенты, тут вкусы менее консервативны, чем у нас) раскладушка с ярким дизайном и не менее ярким названием SV800 Lollipop (леденец). Край ее крышки выполнен из прозрачного пластика.
Записки путешественника: как собирают телефоны, репортаж с завода LG-18
Записки путешественника: как собирают телефоны, репортаж с завода LG-19
А это красавец BL20. Кто бы мог подумать, что впервые получится повертеть его в руках в Южной Корее.
Записки путешественника: как собирают телефоны, репортаж с завода LG-20
Сравнение размеров с BL40.
Записки путешественника: как собирают телефоны, репортаж с завода LG-21
Записки путешественника: как собирают телефоны, репортаж с завода LG-22
Еще одна экспозиция музея, которая показалась мне любопытной — камеры наблюдения.
Записки путешественника: как собирают телефоны, репортаж с завода LG-23
Как говорится, в ассортименте.
Записки путешественника: как собирают телефоны, репортаж с завода LG-24
Дерево брендов, принадлежащих LG и использующихся на локальном рынке. Не считая, телефонной марки Cyon, под которой компания выпускает телефоны в Корее, я встречал лишь Xnote (ноутбуки) и Xcanvas (телевизоры, кстати, в номере гостиницы был телевизор именно этой марки).
Записки путешественника: как собирают телефоны, репортаж с завода LG-25
Всего у компании LG 5 заводов, расположенных в 4 странах мира (Индия, Корея, Китай и Бразилия). ИХ общая максимальная производительность — 12 миллионов мобильных телефонов в месяц.
Записки путешественника: как собирают телефоны, репортаж с завода LG-26
Так выглядит схема сборочной линии, на которую мы сейчас попадем. Чуть больше десятка основных операций.
Записки путешественника: как собирают телефоны, репортаж с завода LG-27
Перед входом в производственный цех, мы одели халаты и бахилы. А затем прошли через воздушный душ.
Записки путешественника: как собирают телефоны, репортаж с завода LG-28
Перед входом в цех висит недвусмысленная табличка. Но для украинских журналистов в данном случае сделали исключение.
Записки путешественника: как собирают телефоны, репортаж с завода LG-29
Сборочный цех выглядит как и любой другой сборочный цех по производству электроники. Те же параллельно расположенные линии и девушки в халатах.
Записки путешественника: как собирают телефоны, репортаж с завода LG-30
Над каждой линией висит табло с указанием собираемой модели и, насколько я понял, статистикой рабочей смены. Рядом собирали новую модификацию Cookie с индексом KP501.
Записки путешественника: как собирают телефоны, репортаж с завода LG-31
Конвейер есть конвейер – монотонная однообразная работа.
Записки путешественника: как собирают телефоны, репортаж с завода LG-32
Все комплектующие подаются в специальных пластиковых ящиках.
Записки путешественника: как собирают телефоны, репортаж с завода LG-33
Записки путешественника: как собирают телефоны, репортаж с завода LG-34
Записки путешественника: как собирают телефоны, репортаж с завода LG-35

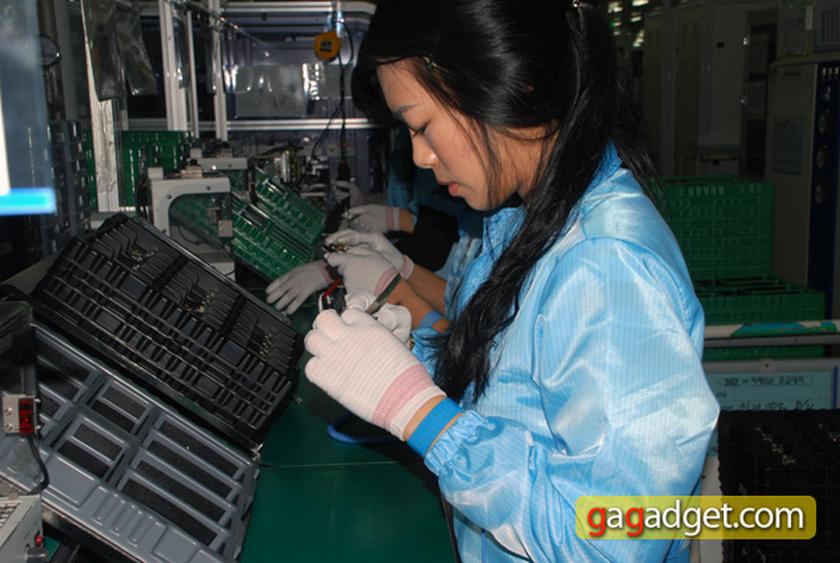

Первые операции выполняются вручную — девушка прикрепляет элементы корпуса и устанавливает винты, которые затем будут завинчены специальной машиной, которую фотографировать нам не разрешили.
Записки путешественника: как собирают телефоны, репортаж с завода LG-36
Записки путешественника: как собирают телефоны, репортаж с завода LG-37
На соседней сборочной линии висят наглядные пособия. Речь, видимо, идет о различиях в модификациях KP500.
Записки путешественника: как собирают телефоны, репортаж с завода LG-38
Частично собранные телефоны перемещаются по конвейерной ленте от одной девушки к другой, от одной операции — к следующей.
Записки путешественника: как собирают телефоны, репортаж с завода LG-39
Записки путешественника: как собирают телефоны, репортаж с завода LG-40
Записки путешественника: как собирают телефоны, репортаж с завода LG-41
Эти экземпляры BL20 предназначены для оператора Vodafone.
Записки путешественника: как собирают телефоны, репортаж с завода LG-42
Установка программного обеспечения.
Записки путешественника: как собирают телефоны, репортаж с завода LG-43
Каждый телефон проходит первичные тесты — проверяются нажатия клавиш, камера, экран, звук (девушки реально прикладывают каждый аппарат к ушам, по два сразу).
Записки путешественника: как собирают телефоны, репортаж с завода LG-44
На работу никто не жалуется, хотя совершенно очевидно, что мы мешаем работать своими вспышками (меня в итоге вежливо и настойчиво попросили ее отключить в фотоаппарате) и видеокамерами.
Записки путешественника: как собирают телефоны, репортаж с завода LG-45
Работая двумя руками девушка успевает нажимать на все клавиши, запускать камеру в телефоне и выполнять еще бог знает какие операции плохо заметные непосвященному.
Записки путешественника: как собирают телефоны, репортаж с завода LG-46
Почти собранные аппараты.
Записки путешественника: как собирают телефоны, репортаж с завода LG-47
Забавный момент — это обращение исполнительного директора к рабочим. Судя по тому, что можно понять без знания корейских иероглифов, это некое обращение к рабочим, датированное 20 октября и опубликованным в директорском блоге. Речь идет о достижениях и обязательствах взятых к 2010 году. Забавным это обращение делает место размещения — оно расположено над писсуаром в туалете. Расслабляться просто некогда — чтобы догнать и перегнать конкурентов нужно много и упорно работать.
Записки путешественника: как собирают телефоны, репортаж с завода LG-48
Еще одна важная часть любого производства электроники: тесты. Проходят их не все телефоны, а лишь какая-то часть. Делается это для того, чтобы выявить возможные конструктивные недостатки и исправить их еще до стадии массового производства. Конечно же, эти тесты не в состоянии повторить все возможные ситуации с использованием телефонов (достаточно почитать истории нашего фотоконкурса, чтобы понять, что это невозможно). Опять же проведение специальных тестов вовсе не делает телефоны неуязвимыми — нужно понимать, что мобильный телефон способен выдерживать падения (кто из нас не ронял телефон?) но правила эксплуатации, описанные в инструкции, никто не отменяет. Вы, например, знаете почему при падении телефона, у него отлетает крышка и выпадает аккумулятор? Это спланированная предосторожность, созданная для того, чтобы аккумулятор не мог продавить при падении чувствительную электронику. Нечто подобное делают производители автомобилей, проектируя их так, чтобы при столкновении энергия удара гасилась, а корпус сминало так, чтобы защитить водителя и пассажиров.
Записки путешественника: как собирают телефоны, репортаж с завода LG-49
Это проверка телефона на попадание влаги. Даже если телефон не является влагонепроницаемым он должен переносить попадание капель дождя или брызг. Иначе наши телефоны выходили из строя намного чаще.
Записки путешественника: как собирают телефоны, репортаж с завода LG-50
Записки путешественника: как собирают телефоны, репортаж с завода LG-51
Записки путешественника: как собирают телефоны, репортаж с завода LG-52
Тест на падение. Телефон падает на металлический поддон с высоты полутора метров.
Записки путешественника: как собирают телефоны, репортаж с завода LG-53
Записки путешественника: как собирают телефоны, репортаж с завода LG-54
Записки путешественника: как собирают телефоны, репортаж с завода LG-55
Записки путешественника: как собирают телефоны, репортаж с завода LG-56
Воздействие низких температур. Сотрудник завода работает в перчатках, в камере минус 20 градусов.
Записки путешественника: как собирают телефоны, репортаж с завода LG-57
Записки путешественника: как собирают телефоны, репортаж с завода LG-58
Маленькая деталь — гарнитура «родного» производителя.
Записки путешественника: как собирают телефоны, репортаж с завода LG-59
Тест, похожий на проверку падением. В специальной вращающейся камере (она делает 300 оборотов во время теста) постоянно вертятся, переворачиваясь и падая, телефоны.
Записки путешественника: как собирают телефоны, репортаж с завода LG-60
Тест раскрытия и закрытия раскладушек. Стоящие в ряд раскладушки раскрываются и закрываются 100 000 раз.
Записки путешественника: как собирают телефоны, репортаж с завода LG-61
Записки путешественника: как собирают телефоны, репортаж с завода LG-62
Проверка клавиш — на каждую клавишу робот нажмет 25 000 раз, что примерно соответствует среднему жизненному циклу мобильного телефона.
Записки путешественника: как собирают телефоны, репортаж с завода LG-63
Записки путешественника: как собирают телефоны, репортаж с завода LG-64
Почти все эти тесты можно увидеть в динамике в этом небольшом видеоролике. Посмотрите обязательно — это познавательно.
На этом все. Надеюсь, что вы узнали для себя что-то новое и, возможно, полезное.
