БПЛА Орлан-10, випущений у лютому 2022 року, використовує тепловізор із матрицею Lynred. ЗСУ посадили його за допомогою «тапка» (відео)

Автор: Анрі Сергіїв | 18 травня 2022, 16:34

Павло Кащук, засновник автомобільного сайту infocar.ua і ведучий однойменного YouTube-каналу, опублікував у себе у Facebook чергове відео, де продемонстрував новітню модель російського безпілотника Орлан-10, виробленого в лютому 2022 року і оснащеного тепловізійною камерою. Дослідник наголошує на кількох важливих речах: якість збірки, у порівнянні з попередніми екземплярами «орланів», збитих ЗСУ, помітно зросла. При цьому чи не єдиною частиною безпілотника, зробленої в Росії, залишається парашут (і застаріла мікросхема з GPS-модулем, яку в нових моделях замінили більш просунуту і захищену від РЕБ, вироблену в Ізраїлі). Але найважливішим висновком є використання матриці тепловізора компанії Lynred, що підтверджує ще один факт порушення режиму санкції цією французькою компанією.

Це наймасовіша модель БПЛА, використовувана російською армією. За оцінками Вікіпедії їх було випущено від 1000 до 1500 штук. Орієнтовна ціна комплексу (зазвичай до нього входить не тільки сам безпілотник, а ще катапульта для його запуску, захищені ноутбуки для керування, радіоантени тощо) — 100 000 доларів США. До рук ЗСУ потрапила новітня модель Орлан-10, що зберігся в найкращому (порівняно з усіма іншими «орланами», збитими раніше) стані. За словами Кащука та його колеги, цей екземпляр не використав при посадці парашут, а був посаджений на черево (натяк на використання засобів РЕБ).

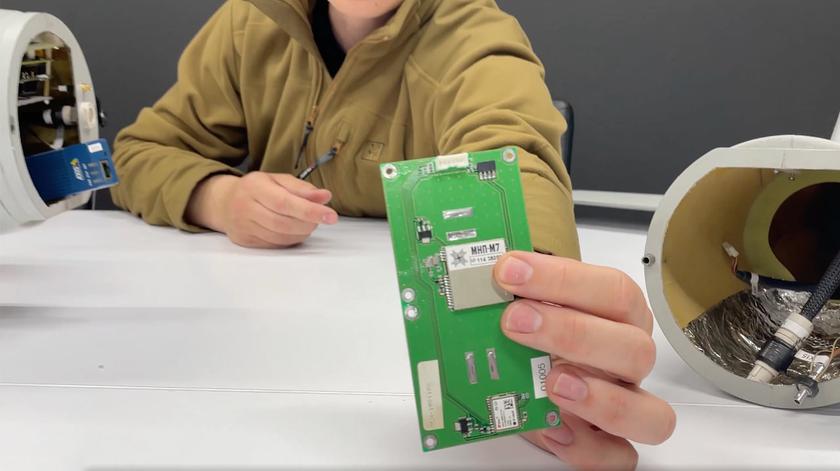

Не в останню чергу безпілотник вдалося приземлити (заглушивши його сигнал GPS), завдяки старому модулю GPS в чіпі МНП-М7 російського виробництва. Єдиним захистом від засобів РЕБ у цьому безпілотнику була фольга на двосторонньому скотчі всередині хвостової частини, де розташована плата з GPS (на знімку нижче). Зазвичай, у нових БПЛА використовувалася більш просунута плата «Комета-М-ВТ», вироблена, мабуть, за ізраїльською ліцензією, завдяки чому такий безпілотник було складніше заглушити. З чим пов'язане повернення до старої, незахищеної від РЕБ плати нової моделі, зібраної в лютому 2022 року, незрозуміло. За словами Кащука, це швидше пов'язано не з санкціями та війною, а з корупцією та крадіжкою. Це дозволило, за словами блогера, заглушити новий Орлан-10, «збивши тапком».

Що змінилося в новому Орлан-10

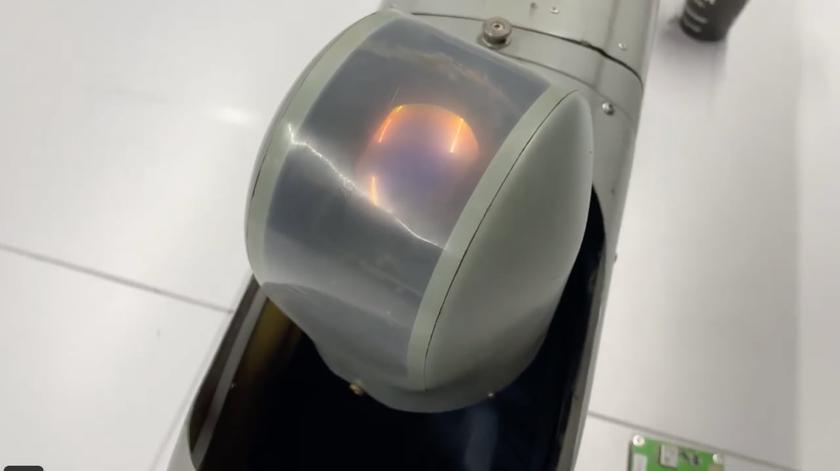

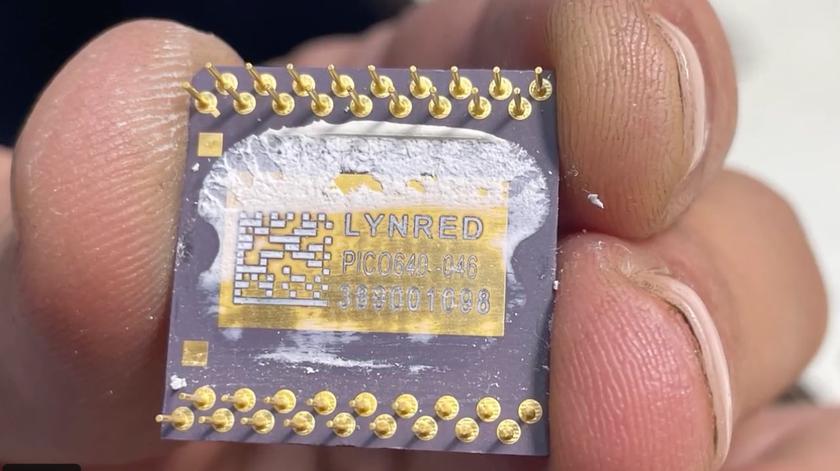

На відміну від попередніх безпілотників цього класу, збитих ЗСУ, у новому Орлан-10 стоїть лише тепловізійна камера. Це дає перевагу не тільки під час нічної зйомки (що очевидно), але і під час зйомки у світлий час доби, дозволяючи «бачити» через листя дерев, що з'явилося. Головним елементом тепловізора є матриця Lynred PICO640-046, компанії Lynred, що спеціалізується на виробництві датчиків інфрачервоного зображення та має більш ніж 35-річний досвід роботи та досліджень у цій сфері.

На що здатний модуль Lynred PICO640-046

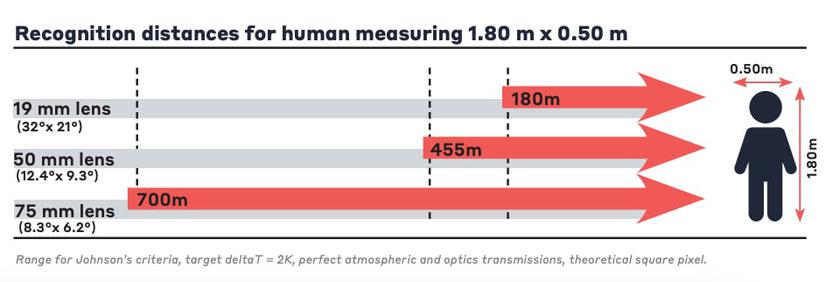

Згідно специфікаціям на сайті виробника, модуль Lynred PICO640-046 дозволяє створювати зображення з роздільною здатністю 640х480 пікселів і частотою оновлення 120 герц. Він сертифікований на відповідність до військових стандартів MIL883, що дозволяє йому працювати в діапазоні температур від -40 ° C до +85 ° C, і має гарантію 10 років. При використанні оптики з фокусною відстанню 75 мм, ця матриця дозволяє виявляти людину (у вигляді окремого пікселя) з відстані 700 метрів.
