Малиновый сбор: обзор конструктора Амперка Малина Z на основе Raspberry Pi B+

Автор: , 22.09.2016, 00:00

Амперка Малина Z — готовый набор с Raspberry Pi B+ и комплектом дополнительных шнурков и деталей, которого хватит для самостоятельного создания простенькой медиаприставки для телевизора, хаба для "умного" дома, игровой консоли с ретро-играми Dendy, Sega и так далее.

Малиновый сбор: обзор конструктора Амперка Малина Z на основе Raspberry Pi B+

Изначально мини-ПК Raspberry Pi был разработан в учебных целях, но теперь энтузиасты с его помощью народные умельцы делают уйму интересных штук, начиная с простеньких медиаплееров и заканчивая хабами для "умного" дома. Сам по себе одноплатный компьютер Raspberry Pi продается в "голом" виде, без каких-либо аксессуаров и все необходимые кабели, датчики, карту памяти и так далее нужно докупать самому отдельно. Существуют и уже готовые наборы, которые подойдут как в качестве обучающего "конструктора", так и просто готового комплекта для более ленивых.

Что это?

Амперка Малина Z — готовый набор с Raspberry Pi B+ и комплектом дополнительных шнурков и деталей, которого хватит для самостоятельного создания простенькой медиаприставки для телевизора, хаба для "умного" дома, игровой консоли с ретро-играми Dendy, Sega и так далее. Амперка — компания, которая  специализируется на продаже образовательных наборов с Raspberry Pi и Arduino всяческих дополнительных модулей и элементов к ним.

Что есть в коробке?

Малиновый сбор: обзор конструктора Амперка Малина Z на основе Raspberry Pi B+-2

В данном случае комплект играет немаловажную роль, ведь отдельно Raspberry Pi купить сейчас вообще не проблема. Данный же комплект позволяет без каких-либо телодвижений сразу подключить Raspberry и пользоваться. В большой коробке находятся сетевой кабель, USB-кабель, блок питания, куча проводов "мама-папа", "папа-папа" и две коробки поменьше с изображенными полушариями головного мозга:

Малиновый сбор: обзор конструктора Амперка Малина Z на основе Raspberry Pi B+-3

Внутри этих коробок находится все остальное:

  • Raspberry Pi Model B+;
  • Бокс для Raspberry Pi с запасными деталями;
  • microSD-карта с ОС Raspbian (8 ГБ, Класс 10) и адаптер на SD;
  • Кабель HDMI;
  • 4 тактовые кнопки;
  • 4 светодиода;
  • 10 резисторов по 100 Ом;
  • 10 резисторов 10 кОм;
  • фоторезистор;
  • переменный резистор (потенциометр);
  • аналогово-цифровой преобразователь MCP3008;
  • макетная плата
Малиновый сбор: обзор конструктора Амперка Малина Z на основе Raspberry Pi B+-4

Никаких печатных инструкций в комплекте нет, но найти в сети книгу "Заводим Raspberry Pi" Мэтта Ричардсона и Шона Уоллеса не составит никакого труда. Судя по всему, комплект именно на нее и ориентирован: в нем есть все (или почти все), что нужно для осуществления всех обучающих проектов из книги.

Что мы имеем?

Малиновый сбор: обзор конструктора Амперка Малина Z на основе Raspberry Pi B+-5

В комплекте поставляется уже не совсем свежая Raspberry Pi B+, которая вышла в 2014 году. Напомним основные характеристики

  • Broadcom BCM2835 (CPU, GPU, DSP и SDRAM)
  • CPU: 700 МГц ARM1176JZF-S core (семейство ARM11)
  • GPU: Broadcom VideoCore IV, OpenGL ES 2.0, 1080p30 h.264/MPEG-4 AVC high-profile decoder
  • Память (SDRAM): 512 Мб
  • Видео выходы: HDMI
  • Аудио выходы: 3.5 мм джек, HDMI
  • разъем microSD
  • разъем 10/100 Ethernet RJ45

В отличие от первых версий, интерфейс ввода/вывода общего назначения general-purpose input/output, GPIO) 40-пиновый, а не 26-пиновый. Первые 26 полностью совпадают, так что проблем с совместимостью нет, да и разобраться будет легче. USB-портов четыре, есть Ethernet, HDMI, аудиоразъем и гнездо для карт памяти MicroSD:

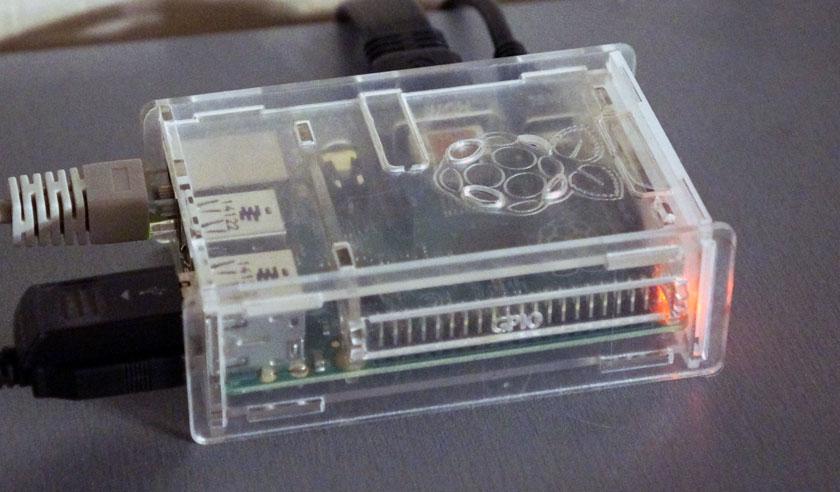

В комплекте есть разобранный прозрачный бокс из пластика для Raspberry Pi. Подобных, да и получше хватает в продаже:

Малиновый сбор: обзор конструктора Амперка Малина Z на основе Raspberry Pi B+-6

Собрать его очень легко, это — минутное дело, хотя пихать Raspberry Pi  в бокс стоит лишь когда финальная цель достигнута и вы уже не планируете ничего менять в схеме: вывод проводов от GPIO предусмотрен, но соединять кабели будет очень неудобно:

Сам бокс сделан не из самого качественного, хрупкого пластика, но в комплекте есть некоторые запасные детали.

Как завести?

Малиновый сбор: обзор конструктора Амперка Малина Z на основе Raspberry Pi B+-7

Для первого подключения и функционирования практически все есть. Нужна только мышка и клавиатура с USB, свободный разъем на роутере и свободный HDMI на мониторе или телевизоре. С совместимостью все нормально: первые попавшиеся беспроводная USB-мышка и клавиатура Logitech заработали без каких-либо проблем. При включении блока питания загорается соответствующий светодиод на плате:

Малиновый сбор: обзор конструктора Амперка Малина Z на основе Raspberry Pi B+-8

Как мы помним, в комплекте есть карта MicroSD с уже готовой к запуску ОС Raspbian, которая базируется на Debian, оптимизирована  под железо Raspberry Pi и идет уже с некоторыми предустановленными утилитами и программами. Без проблем можно поставить и что-то другое, вплоть до Windows 10 IoT Core или LIBRELEC с Kodi для использования в качестве медиаплеера, на сайте Raspberry есть детальная информация. Рекомендуется для тех, кто впервые использует Raspberry Pi. При первой загрузке запустится первоначальная настройка raspi-config (потом ее можно еще раз вызвать с консоли с помощью команды sudo raspi-config):

Малиновый сбор: обзор конструктора Амперка Малина Z на основе Raspberry Pi B+-9

В ней можно сменить некоторые основные настройки. К примеру, пароль или предоставить весь объем карты памяти под нужды ОС (рекомендуется сразу сделать). Далее можно перейти к текстовой консоли, запустить окружение для Scratch (обучение программированию на пальцах) или запустить графический интерфейс:

Малиновый сбор: обзор конструктора Амперка Малина Z на основе Raspberry Pi B+-10

Выбираем графический интерфейс и наблюдаем за процессом:

Малиновый сбор: обзор конструктора Амперка Малина Z на основе Raspberry Pi B+-11

Вуаля! Мы имеем нечто подобное интерфейсу Windows с поддержкой мышки, клавиатуры, браузером и кучей предустановленных утилит и программ:

Малиновый сбор: обзор конструктора Амперка Малина Z на основе Raspberry Pi B+-12

Среди них есть браузеры, Python, готовые игры на Python, настройки Wi-Fi (без проблем можно подключить беспроводной адаптер), консоль, Wolfram Language для работы с системой Mathematica, Scratch, Minecraft (версия для Raspbian, пока далека до финального релиза), полезные ссылки и так далее. Как видим, набор явно образовательный, что еще раз напоминает о первоначальной целевой аудитории. Хотя напомню, перенастроить, снести и поставить другую ОС не составит труда, готовых образов хватает в сети:

Дальше можно уже приступить к изучению аппаратных возможностей Raspberry Pi и имеющегося комплекта дополнительных устройств. Если вы ранее не имели дел с Raspberry, то стоит вернуться к книге "Заводим Raspberry Pi" Мэтта Ричардсона и Шона Уоллеса. В ней очень детально и наглядно описаны все основные возможности и элементарные практические проекты. Самый банальный из них — заставить зажечься светодиод. Все необходимые провода, макетная плата и сам диод имеются в комплекте. Углубляться нет смысла, все описано в книге и делается, за несколько минут с помощью нескольких команд в консоли:

Малиновый сбор: обзор конструктора Амперка Малина Z на основе Raspberry Pi B+-13

Само собой, все работает, в той же книге и Всемирной паутине есть уйма разнообразных и интересных проектов, так что было бы время и желание.

Что дальше?

А дальше стоит помнить, что Raspbеrry Pi —  это миниатюрный и маломощный компьютер с очень важной и полезной особенностью: к нему можно подключать и напрямую управлять всяким дополнительным железом через интерфейс ввода/вывода общего назначения: (GPIO. General Purpose Input Output), будь то светодиоды, кнопки, моторы, реле, разнообразные сенсоры, плюс Raspberry прекрасно работает с Arduino, что при наличии желания, фантазии и свободного времени вполне может вылиться в самодельный "умный" дом или что-либо подобное.

В сухом остатке

Несмотря на то, что Амперка Малина Z позиционируется как образовательный набор/конструктор, нельзя сказать, что он будет интересен исключительно подрастающему поколению, которое интересуется интернетом вещей, программированием и так далее. Набор вполне подойдет и для более опытных пользователей, которые уже четко понимают что именно они хотят сделать с помощью Raspberry Pi и какие именно дополнительные детали и провода для этого нужны. Безусловно, это все можно благополучно заказать по отдельности на многочисленных китайских интернет-магазинах, но это не настолько удобно, как обзавестись сразу всем в один клик. Цена набора — около 2800 грн. Сама по себе Raspberry Pi B+ у нас продается за 1000 грн, плюс есть альтернативные наборы и дороже, и дешевле. Само собой, нечто подобное можно заказать на просторах китайских магазинов чуть дешевле.

3 причины купить Амперка Малина Z:

  • готовый набор со всем необходимым для знакомства с Raspberry Pi;
  • интересный и полезный вариант подарка своему чаду;
  • есть желание попробовать Raspberry Pi, но нет желания самостоятельно подбирать комплект.

1 причина не покупать Амперка Малина Z:

  • в китайских магазинах можно найти подешевле.

Редакция благодарит интернет-магазин Ritmix.ua за любезно предоставленный для обзора набор
