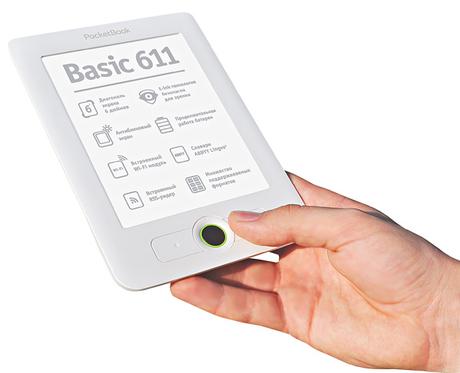

Разборка ридера PocketBook 611 Basic

Недавно мы писали о разборке Samsung Galaxy Note, опубликованной в известном ресурсе Хабрахабр. Сегодня мы расскажем о том, как разбирали ридер PocketBook 611 Basic, находившегося в полумёртвом состоянии (глючил непонятно от чего).



Доступ ко внутренностям относительно простой - достаточно поочередно открывать в каждом из четырых торцов тонкой отвёрткой для отгибания защёлок крышки.



Опа, в отличие от, например, iPad, материнская плата сразу становится доступной взору.



Да, флеш-памятью в данном ридере выступает карта памяти microSD на 2 ГБ. Она поделена на 4 раздела: 200 МБ на словари, 39 МБ для системных нужд, 1.4 ГБ для пользовательских нужд и 34 МБ неразмеченной области в конце.

Типичный для ридеров аккумулятор компании McNair на 1 Ач.

Чёрный квадрат - сам центральный процессор, который, несмотря на дохлость, в определённые моменты немного грелся.

Шлейф от платы на E-Ink-дисплей. Сама процедура отсоединения шлейфа до неприличия проста, за что стоит поблагодарить технологический прогресс.

Внезапно, автору разборки захотелось вынуть карту памяти, на которой обнаружилась золотистая пометка (никто не знает, для чего она?).

Разъём для подключения аккумулятора. Он достаточно хитро присоединяется/отсоединяется, так что тут нужна банальная смекалка.

По краям расположено 8 небольших крестообразных винтов, после их снятия устройство распадается на 4 части: лицевая часть корпуса с экраном, кнопки, материнская плата и задняя крышка. Обратите внимание, что дисплей хоть и отключен, но всё ещё показывает изображение - такова особенность всех E-Ink'ов.

Вердикт автора разборки таков: более-менее нормальная техническая начинка, добротные материалы и простота разбирания. Все эти плюсы могут быть угроблены просчётами программного обеспечения, способными превратить гаджет в бесполезный кусок пластмассы. Пока что он ведёт переписку с программистом компании, чтобы как-то восстановить ридер (видимо, проблема, с большей вероятностью, чисто программная).
