Как работает мобильная сеть: учимся преодолевать синдром завышенных ожиданий

Если все время сидеть в интернете, то складывается ложное впечатление, что кругом все всем должны. Даже, если не углубляться в политику, где вообще все как один эксперты и знают что нужно делать, но, как говорил герой одного анекдота, делать самому что-то некогда, потому что нужно «таксовать», то нас окружают толпы недовольных людей. Мобильной связью вообще недовольны все, как один. У меня нет готового рецепта как это недовольство исправить, но есть хорошая новость: если вы понимаете как эта чертова мобильная связь работает, то вы гораздо меньше нервничаете. Вот вы, например, когда-нибудь разговаривали о качестве связи с теми, кто ею занимается? Я так точно не раз разговаривал. И ни разу не встречал недовольного специалиста (хотя проблемы со связью, безусловно, бывают и у них). Они не суетятся, не нервничают, потому что почти всегда четко себе представляют что (и почему) происходит. И при каких условиях ситуация может измениться. Овладеть этим «кунг-фу» на самом деле несложно, и начать нужно с того, чтобы разобраться как работает мобильная связь и какие процессы в ней происходят, когда мы снимаем трубку, делаем вызов или используем телефон для интернета.

Радиосигнал

И начать нужно с банального: мобильная связь на самом деле (вот новость-то, да?) использует радиосигнал, который по определению не может быть таким же надежным соединением, как толстый медный кабель надежно спрятанный от любых воздействий (ну, кроме ковша экскаватора, конечно же) извне. Радиосигнал подвержен куче всяких других вещей в этом несправедливом мире. Хотя бы потому, что нас постоянно окружает множество невидимых глазу передач, проходящих на самых разных частотах. Конечно, все мы знаем из школьного курса физики, что сигнал радиоволны может быть на разных частотах (и разной мощности, добавлю, но для нашего понимания ситуации это уже чересчур сложно, не будем так углубляться). И когда мы говорим о том, что наши телефоны работают на частотах 900, 1800 и 1900 МГц, на самом деле это диапазоны частот. А конкретная базовая станция и ваш телефон могут работать на других, близких к ним: 1799 или 1801 ГГц. Именно такое разделение частот и позволяет в современном городе пользоваться мобильной связью тысячам людей одновременно, а не ждать пока свободная частота освободится. Что еще больше усложняет ситуации, если задуматься, что операторов мобильной связи у нас больше, чем один. И все они работают тоже одновременно.

Также из курса физики мы помним (ведь помним же, да?), что при прохождении препятствия сигнал ослабевает. Вспомните как обстоит дело с Bluetooth-сигналом, если вы выйдете в соседнюю комнату. А ведь расстояние менее заявленных стандартом 10 метров. Так что ж — вам врут? Нет, на пути стоит препятствие, а если стена еще и несущая, то внутри нее не гипсокартон, а железная арматура, что однозначно лишь ухудшает сигнал и уж никак не улучшает его. Аналогичная ситуация и с Wi-Fi, и с мобильной связью. Потому что в обоих случаях используется радиосигнал. Поэтому каждый раз, когда вы заходите в лифт или спускаетесь в подвал (например, в кафе), то связь может внезапно ухудшаться. И это нормально, потому что полностью соответствует законам физики, даже если вы о них ничего не знаете.

Базовые станции

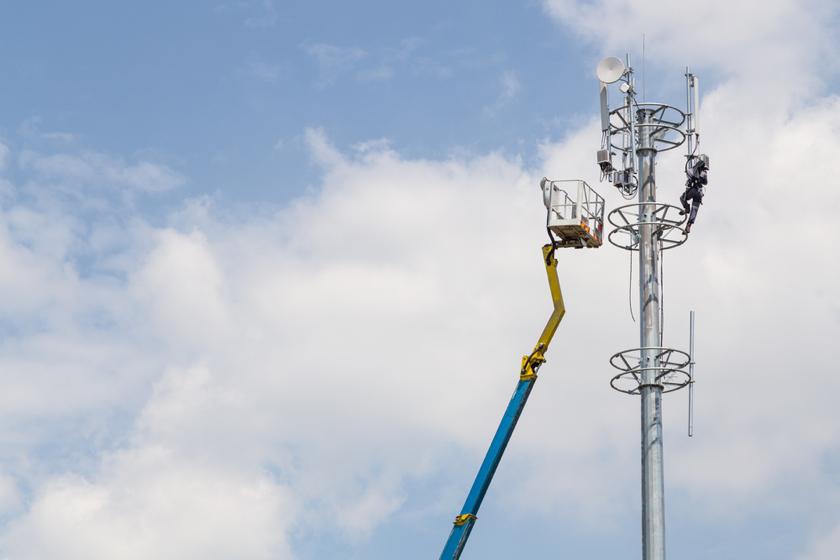

Некоторые (не все, конечно) догадываются о том, что для мобильной связи нужны еще и базовые станции. Это довольно сложные (и дорогие) комплексные конструкции, включающие в себя различный набор коммуникационного (и не только его) оборудования. В минимальной конфигурации базовой станции нужно питание, подключение к другим таким же базовым станциям и/или маршрутизаторам сети, способным правильно направить данные и мгновенно связать между собой двух абонентов. Связь эта может быть по опто-волоконному кабелю (и тогда вы его даже не увидите) или по радиоканалу. И тогда вы увидите такие большие круглые антенны радиорелейной связи, работающие по направленному лучу и связывающие базовую станцию с другой (конкретной) такой же станцией. В городе такие базовые станции могут размещаться на крышах административных (премущественно, так проще получить разрешение на их установку) зданиях. Почему на крышах? Потому что чем выше — тем больше открытого пространства и меньше препятствий для радиосигнала. За городом (или там, где нет высоких зданий) для базовой станции устанавливается отдельная мачта, с виду напоминающая мачты электропередач. Сама базовая станция — это еще и ящик с умной электроникой, обслуживающей все это хозяйство, а также кондиционер, охлаждающий ее работу (особенно нужен, как мы все понимаем, летом). По идее, у каждой базовой станции должен еще быть дизель-генератор с автономным питанием, включающийся автоматически при отключении электричества. Иначе при любых авариях энергосети мобильная связь тут же будет отключена, а так она какое-то время еще способна проработать (в идеале — до приезда ремонтной бригады или ликвидации аварии энергосети). Заценили? И это мы еще не перешли к передатчикам, непосредственно связывающим базовую станцию с мобильными телефонами. Вы их видите чаще всего — это вертикально установленные панели, обычно их три — по сектору  в 120 градусов на каждый.

Чтобы все это работало как часы и разные игроки рынка не мешали друг другу существует государственное регулирование. Оно касается мощности используемого оборудования, безопасности мобильных телефонов (именно поэтому все легально продаваемые телефоны проходят обязательную сертификацию, что, пусть и немного, но увеличивает их стоимость). Кстати, именно поэтому купленные за границей телефоны могут работать не так хорошо, как хотелось бы — они разработаны для других условий и соответствуют другим требованиям. Особенно это касется дешевых моделей (с брендовыми телефонами таких сюрпризов, как правило, не происходит, потому что их выпускают компании, тщательно следящими за соответствиями своих устройств нормам тех стран, где они официально продаются). О том зачем государство это делает, каким образом и какую пользу это приносит обществу, вы можете почитать в отдельной статье на эту тему.

Но мы помним, что радиосвязь и ее качество все-таки зависит от многих факторов, которые являются непостоянными. Скорость передачи данных в конкретном месте в конкретно взятом промежутке времени может существенно измениться, если поменяются исходные данные. Поэтому, потребительские тестирования - субъективны, однако именно они могут дать информацию потребителю в определенной географической точке о качестве предоставляемой услуги. По-настоящему оценить качество сети можно только при помощи специального оборудования и целой команды специалистов (причем в каждом городе — отдельной).

Помимо естественных причин (нагрузки на сеть, например) есть еще и другая проблема: в городах, где мы живем, постоянно строятся новые объекты, которые способны кардинально менять картину покрытия сети и наличия сигнала в конкретном районе. Поэтому процесс радиопланирования сети — процесс непрерывный. Он никогда не прекращается, и внедрение 3G, которое мы наблюдаем сейчас, — всего лишь один эпизод в длинной цепочке постоянной работы, которая велась, ведется и будет проходить в будущем. Всегда.

Помимо довольно медленных изменений (строительство высотки, согласитесь, занимает месяцы, а то и годы), есть еще стихийные всплески потребления мобильной связи, способные создать пиковые нагрузки, многократно превосходящие емкость сети в текущем месте. Самый простой пример — выставки, когда в одном здании или павильоне собираются тысячи людей, у каждого из которых в кармане есть мобильный телефон. Вы, наверняка, сталкивались с ситуацией, когда на выставке (или стадионе) плохо работала мобильная связь. Аналогичные всплески, например, происходят накануне Нового года, к которому все операторы тщательно готовятся. Потому что для них это не только определенный вызов и удовлетворенность потребителей, но и (к чему скрывать) дополнительный заработок.

Если о мероприятии известно заранее, для увеличения емкости сети используются так называемые мобильные базовые станции. Они представляют собой автомобиль, внутри которого находится куча дорогостоящей электроники, подключающейся к сети оператора и увеличивающей емкость сети в конкретно взятом месте. Для развертывания такой мобильной базовой станции необходимо от 3-4 часов до суток (в зависимости от сложности условий — напомню, что у каждого оператора они свои, и определяются наличием ближайщих базовых станций, расстоянием до них, прямой видимостью и так далее). Например, по словам Юрия Григорьева, начальника департамента эксплуатации мобильной сети Центрального региона lifecell, во время проведения чемпионата по футболу Евро-2012 на Крещатике, в фан-зоне работало сразу три мобильных базовых станции в разных частях улицы (весь Крещатик представлял собой тогда фан-зону с огромными установленными экранами для зрителей). Аналогичные действия проводятся с сезонными мероприятиями, например, днями городов. Свои коррективы вносят и периоды отпусков с курортными местами — морскими летом и горнолыжными зимой. Все эти действия проводятся незаметно для большинства абонентов мобильной связи, которые даже не подозревают о технических сложностях (да, между нами говоря, и не должны подозревать). Но они проводятся всеми операторами вне зависимости от того какого вы мнения об их работе.

Отдельного разговора стоит оборудование, используемое для улучшения связи внутри помещений. Чтобы не усложнять рассказ перечислением разных репитеров и фемтосот, просто скажу, что внутри помещения (это может быть кафе в подвале или огромный торговый центр) устанавливается оборудование, повышающее тем или иным способом емкость сети и передающее весь трафик (голосовой и данные) дальше в сеть оператора. В метро для этого используют специальный излучающий радиосигнал кабель, поэтому мы можем иметь (или не иметь) мобильную связь даже в тоннелях метро, хотя они и находятся на недостижимой для обычных радиоволн глубине.

Опорная сеть

На первый взгляд, вопрос кажется странным, но мы никогда не задумываемся о том куда сигнал с мобильного телефона уходит дальше. Нет, понятно, что он уходит в сеть мобильного оператора, но что такое «сеть»? На самом деле значительная часть сети мобильного оператора находится в... кабеле. Базовые станции, связанные между собой только по радио не способны передавать весь тот объем голосовой связи и тем более данных по радиосигналу. Тем более, что большинство пользователей мобильной связи сосредоточены в отдельных городах, не связанных между собой радиосвязью. И сигнал между ними проходит через магистральные опто-волоконные кабели, составляющие основу отрасли телекоммуникаций. Существует понятие «опорной сети» или back bone, которую еще могут называть трансмиссией в силу ее функций — передачи огромного потока данных между ключевыми сегментами сети оператора. Каждый город, в свою очередь, может иметь свое «кольцо», соединяющее в себе потоки данных от конкретных базовых станций или опорных пунктов, аккумулирующих трафик с нескольких базовых станций. Для управления всей сетью необходимы огромные узловые коммутаторы, обслуживающие целые регионы. Это огромные дата-центры, управляющие всем трафиков и занимающих отдельное здание. Они, как и любые другие дата-центры, имеют несколько независимых каналов подключения, собственные системы энергопотребления. В менее купных городах существуют еще «выносные» коммутаторы, меньшие по размерам, предназначенные для обслуживания своего региона.

Теперь вы понимаете, что мобильная сеть оператора представляет собой очень сложную систему. И на каждом ее этапе, в каждом звене цепочки  — от мобильного телефона пользователя до базовой станции, коммутатора и опорной сети может возникнуть проблема с качеством связи. Подробнее мы рассказывали об этих проблемах в отдельной статье, поэтому вкратце напомню, что качество связи зависит от трех факторов: покрытия, емкости и качества самой сети. Грубо говоря, покрытие — это то, куда «добивает» сигнал базовой станции, емкость — способность сети принимать большее количество звонков и/или передавать больший объем данных (кстати, это главная выгода от внедрения сетей 4G, позволяющая нарастить емкость и использовать большее количество частот — это своя отдельная проблема, связанная в том числе с перераспределением частот и технологической нейтральности).

Биллинг

Говоря о мобильной связи, о том как она работает и откуда могут возникнуть проблемы у пользователей, нельзя не затронуть вопрос биллинга. Технически это программное обеспечение определяющее тариф абонента, учитывающий все, включенные в него затраты пользователя, и рассчитывающее его баланс на счету. Оно интегрированно в сеть оператора и при совершеннии какого-либо действия со стороны абонента (вызов, SMS, доступ в интернет) сначала проверяет может ли пользователь совершить это действие, затем либо разрешает системе предоставить абоненту запрашиваемую услугу, либо выдает ему сообщение почему это действие выполнить нельзя (например, не хватает средств на счету). Все эти многочисленные операции происходят мгновенно и незаметно для пользователя, но для общего понимания того как работает мобильная связь, знать об этом стоит.

Как работает биллинг нам объяснил Константин Жилин, руководитель Департамента эксплуатации телекоммуникационных сетей оператора lifecell: «Для того, чтобы сделать звонок, сервер определяет триггер: что нужно сделать, чтобы дать абоненту возможность звонить. Триггером может быть «проиграй какую-то мелодию», иногда это триггер «иди сходи проверь тарификацию». Для того, чтобы абонент сделал звонок, биллинговой системе сначала нужно запросить есть ли достаточно средств у абонента для того, чтобы сделать звонок. Биллинговая система смотрит счет абонента и отвечает: «пожалуйста, разрешаю сделать звонок такой-то длительности». И только после этого происходит подключение трафика, маршрутизации и так далее. После того, как абонент использовал эту квоту звонка, например, 150 секунд, биллинг снова делает запрос разрешения и проверяет остаток денег на счету. Квота выдается исходя из среднестатистического времени совершения звонка и остатка денег на счету и исчисляется в минутах».

Само снятие денег со счета (сакральный момент) происходит по окочанию звонка, когда биллинг запрашивает систему об окончательной длительности звонка и тарифицирует его по фактической продолжительности, а не по объему выделенной квоты. С точки зрения биллинговой системы смена тарифного плана абонента просто означает замена в каталоге продуктов оператора одного пункта на другой. В продуктовом плане для биллинга есть список доступных абоненту услуг, часть из которых являются базовыми (и предоставляемых в рамках тарифного плана без дополнительной платы), а часть — дополнительными и, соответственно, оплачиваемыми отдельно. Если изменяется одно либо другое, значит для биллинга что-то бесплатное становится платным или наоборот. Либо меняется стоимость какой-то конкретной услуги. Так это работает. Все разговоры про воровство операторами денег на самом деле является распространенным заблуждением. Что не отменяет активной маркетинговой деятельности большинства операторов.  Но что-то украсть у абонента невозможно физически.

Как говорится, знание — сила, поэтому во всех спорных случаях нужно внимательно читать условия своего тарифного плана и не стесняться уточнять все вопросы у оператора. Сотрудники кол-центров стрессоустойчивы, проходят специальные треннинги и всегда готовы спокойно выслушать абонента и постараться помочь ему. Об этом подробнее мы еще поговорим как-нибудь в следующий раз.

Тем, кто хочет знать больше

Операторы используют свои собственные жаргонные словечки, которые нам показались забавными и стоящими вашего внимания:

• «кастрюлька» — радиорелейная антенна, имеющая круглую форму и предназначенная для связи двух базовых станций между собой по радиоканалу
• «греть воздух» — работать вхолостую, так говорят, когда дорогостоящее оборудование не использует свои возможности полностью, имеет избыточную емкость сети и, соответсвенно, не приносящее ожидаемого дохода для оператора
• «кабинет» — шкаф мобильной базовой станции с оборудованием: шасси с приемо-передатчиком ( вмещает в себя до 4 полок, на которых размещается до 12 приемо-передатчиков) и «мозги» базовой станции — электроника, обеспечивающая работу самой сети
