Несколько дней назад состоялась презентация дрона серии промышленных решений DJI, Phantom 4 RTK. Этот дрон предназначен для компаний, которые работают в сфере строительства, добывающей промышленности, геодезии и топографии и используют дроны для создания карт, ортофотопланов и 3D моделей.

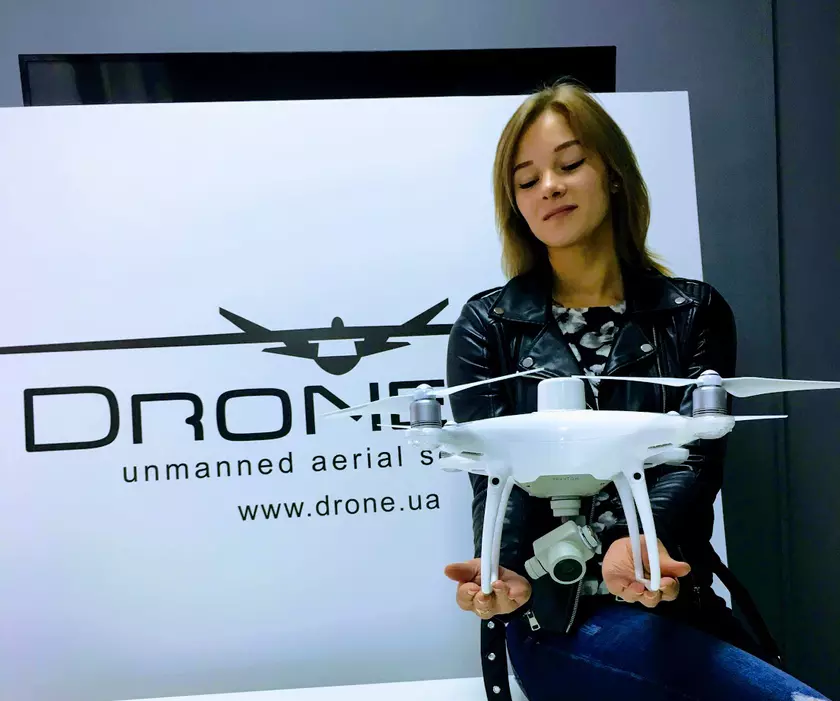

Распаковка DJI Phantom 4 RTK: что под капотом у лучшего дрона для геодезии и топографии

Несколько дней назад состоялась презентация дрона серии промышленных решений DJI, Phantom 4 RTK. Этот дрон предназначен для компаний, которые работают в сфере строительства, добывающей промышленности, геодезии и топографии и используют дроны для создания карт, ортофотопланов и 3D моделей.

Чем отличается этот дрон от других? Это новый дрон, инструмент для профессионалов, созданный в оболочке коммерческого аппарата, отличается точностью позиционирования и возможностью привязывать центры фотографий с субдециметровой точностью

Почему это важно? Это необходимо для выполнения промышленных работ в геодезии и топографии, добывающей промышленности. Раньше необходимо было брать опорные координаты чтобы переуравнивать ортофотопланы, сейчас этого можно не делать

Что изменится? Увеличивается скорость работ в 4 раза, раньше наибольшее количество времени уходило на привязку, а не на полеты

Сегодня DroneUA поделятся с вами тем, что скрывается в комплекте поставки Phantom 4 RTK. В Украине этот дрон появился одним из первых в мире.

Дрон поставляется в 2-х комплектациях, Phantom 4 RTK и Phantom 4 RTK Combo по цене 5700 и 7800 евро соответственно. Простая версия отличается от стандартной наличием собственной базовой станции, что позволяет работать без подключения к сторонней RTK сети или использования функции TimeSync Базовую станцию возможно приобрести отдельно по цене 3600 Евро

О технологии

Сигнал обычного GPS плавает в радиусе-1-2х метров даже у современных GPS приемников и навигаторов. Сделать процесс получения координат более точным позволяет технология RTK (Real Time Kinematic) В таком случае используется 2 антенны, мобильная и стационарная, которые получают одинаковый сигнал о позиционировании. При этом стационарная понимая свою постоянную координату генерирует поправку к GPS сигналу соседней мобильной антенне. Таких мобильных и стационарных антенн (базовая станция) может быть много и они объединены в РТК сеть, которая постоянно рассчитывает поправки для больших территорий. В Украине есть национальные РТК сети, которые состоят из более чем 200 мобильных и стационарных станций. Дрон может стать частью такой сети и получать поправку от ближайшей базовой станции

TimeSync — это процесс, когда вы подтягиваете поправку базовой станции для дрона уже после облетов, но с четким пониманием того, когда облет был выполнен.

Дрон поставляется в пенопластовом кейсе, как и обычные фантомы, однако кейс RTK значительно шире.

В базовой комплектации дрон оснащен сразу 2-мя усиленными аккумуляторами DJI Phantom и 2-мя батареями для пульта. В комплекте идет 2 зарядных устройства, по одному для каждого типа батарей.

Пульт дрона отличается от того, к которому мы привыкли в 4-ых сериях фантомов, это пульт от Agras MG-1S, со специальной прошивкой для Phantom 4 RTK. Это связано с тем, что использование технологии RTK являлось массовым именно в дронах опрыскивателях от DJI. В пульт устанавливается GSM модем, с сим картой подходящего вам оператора. Таким образом вы получаете возможность подключаться к RTK сети не только по WiFI, но и с помощью 3G или LTE мобильной связи. Так как дроны работают на частотах WiFi, подключение к интернету через эти же частоты чревато потерями пакетов и даже всего соединения, в случае дополнительного мобильного канала, вы получаете стабильную связь вне зависимости от того, какие помехи создает дрон на частотах WiFI

Phantom 4 RTK и Phantom 4 PRO между собой отличаются только дополнительной RTK антенной, установленной над дублирующим GNSS приемником.

Вывод, это самое доступное решение для геодезистов-топографов на рынке в комплектации, которая готова к работе сразу.
