Как выбрать военный тепловизор: пособие для волонтеров

Автор: Владислав Нужнов, 05 августа 2022, 00:00
Как выбрать военный тепловизор: пособие для волонтеров

Какой тепловизор купить для армии? Сколько стоит военный тепловизор? Зачем вообще военным тепловизоры? Это главные поисковые запросы, если вопрос касается тепловизоров, которые ежедневно ищут украинские волонтеры. Еще вчера они работали учителями, менеджерами, врачами или продавцами, а сегодня должны разбираться в тонкостях сложных устройств, от которых в прямом смысле слова зависит жизнь. Тепловизоры позволяют наблюдать за действиями врага в сложных погодных условиях или в ночное время. Мы разобрались какие бывают тепловизоры, чем они отличаются, выяснили, на что нужно обратить особое внимание при выборе и выбрали лучшие модели, распределив их на 3 ценовые категории: до 1500 тысяч долларов, от 2000 до 2500 тысяч и от 2600 тысяч и более.

Лучший тепловизор до 1500 долларов

К этой категории относятся простейшие модели с базовым набором возможностей и минимальными предельными характеристиками. Как правило, они проектировались для охоты, но могут быть полезны и в условиях войны. То есть возможности всех этих тепловизоров будут достаточны, если речь не идет о каких-то особых условиях (например, для спецназовцев), но они скорее будут требовать конкретных устройств.

IRay Eye Series V2.0 E3w – базовая модель со встроенным режимом «картинка в картинке»

Eye Series – базовая модель без дополнительных функций. С ним можно находить цели на расстоянии более 600 метров. Для такой цены особенностью монокуляра является встроенный режим «картинка в картинке». Это помогает пользователям приближать цели, оставляя видимым остальное поле зрения. А также полная защита от пыли и морских волн или сильных водных струй. Попадающая внутрь корпуса вода не должна нарушать работу устройства. Также не стоит рассчитывать на HD дисплей, его разрешение 720х540.

Разрешение матрицы: 384 х 288

Частота обновления тепловизионной матрицы: 50 Гц

Угол зрения: 19.5º x 14.7º

Заявленная автономность работы: 7 часов

Вес: 320 грамм

Память: встроенной 16 ГБ

Сенсор: VOx

Степень защиты: IP66

Цена: 1300-1400$

Страница на сайте производителя

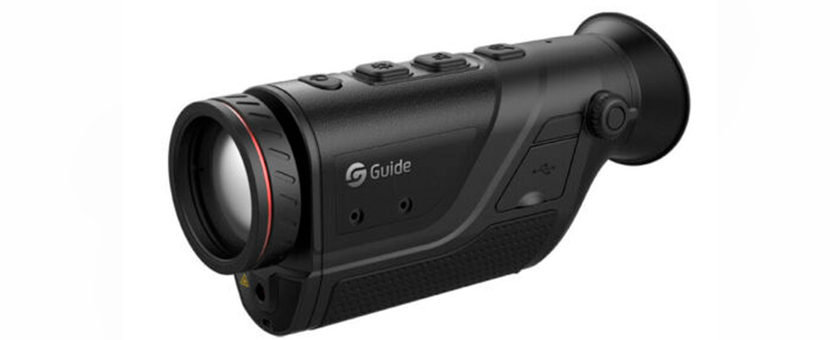

Guide TD420 - HD дисплей по минимальной цене

Главным преимуществом TD420 является дисплей. Дисплей LCOS с разрешением 1280×960 имеет улучшенную цветопередачу для комфортного наблюдения. Лазерный дальномер позволяет видеть цель на расстоянии до 200 метров. Эта функция позволяет найти цель при отсутствии какого-либо источника света. Максимальная дальность этого тепловизора около 600 метров. При подключении к Wi-Fi можно сразу поделиться координатами целями и его тепловым изображением. Тепловизор подойдет для любых погодных условий. Он защищает от сильного дождя, пыли, ударов и выдержит падение с высоты в 1 метр.

Разрешение матрицы: 400 х 300

Частота обновления тепловизионной матрицы: 50 Гц

Угол зрения: 10.4º x 7.9º

Заявленная автономность работы: 7 часов

Вес: 350 грамм

Память: встроенной 16 ГБ

Сенсор: VOx

Степень защиты: IP66

Цена: 1400$

Страница на сайте производителя

Лучший тепловизор до 2500 долларов

Эта ценовая категория позволяет выбрать более мощную модель тепловизора с дополнительными функциями, например длительной автономной работой, записью больших объемов видео или дополнительными возможностями вроде лазерного дальномера.

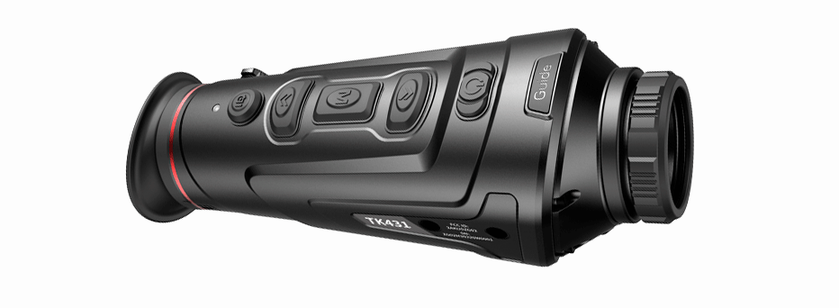

Guide TK431 – лазерный дальномер для работы в полной темноте.

Модель имеет HD-дисплей с разрешением 1280 x 960 пикселей. Встроенный лазерный дальномер, позволяющий видеть цель на расстоянии до 200 метров в полной темноте, осветитель и корпус, выдерживающий падение с высоты в 1 метр и защиту от пыли и дождя. Окуляр LCOS предотвращает образование конденсата или запотевания, что помогает поддерживать четкое видение объекта. А также режим «картинка в картинке», фиксирующий объект для наблюдения.

Разрешение матрицы: 400 х 300

Частота обновления тепловизионной матрицы: 50 Гц

Угол зрения: 11.1º x 8.3º

Заявленная автономность работы: 5 часов и больше

Вес: 485 грамм

Память: встроенной 16 ГБ

Сенсор: VOx

Степень защиты: IP66

Цена: 2400$

Страница на сайте производителя

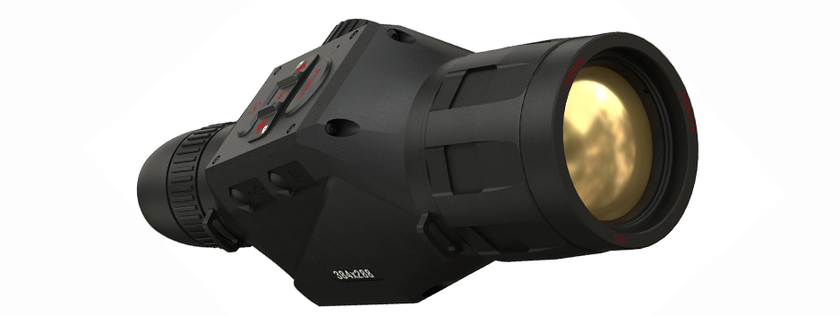

ATN OTS 4T 384 4.5-18X — 16 часов автономной работы

Одной из главных функций модели является умный дальномер. С этим монокуляром можно быстро оценить расстояние до вашей цели. Тепловизор также подойдет для тех, кто хочет фиксировать на видео свои наблюдения, запись происходит в 30 или 60 fps со встроенным микрофоном. Модель поддерживает microSD карты до 64 гигабайт. А при подключении к сети можно вести прямую трансляцию в 720p. Важно то, что тепловизор имеет автономную работу в 16 часов. Но стоит отметить, что в этой подборке этот монокуляр самый тяжелый и весит 875 грамм.

Разрешение матрицы: 384 х 288

Частота обновления тепловизионной матрицы: 60 Гц

Угол зрения: 6.0º x 4.7º

Заявленная автономность работы: 16 часов

Вес: 875 грамм

Память: поддерживает microSD карты от 4 до 64 гигабайт. Встроенная память отсутствует

Сенсор: VOx

Степень защиты: IP66

Цена: 2500$

Страница на сайте производителя

Guide TrackIR PRO 35mm — улучшенная четкость за счет высокого разрешения матрицы

TrackIR оснащен матрицей 640 x 480 и HD-дисплеем 1280 x 960, создающим изображение с частотой кадров 50 Гц для плавного видения. Тепловизор также имеет дальномер, с высокой точностью показывающий информацию об расстоянии. Цифровой зум и режим «картинка в картинке» зафиксируют цель дальнейшего наблюдения. А также защита от пыли, дождя и снега и возможность выдержать падение с 1 метра. Это все делает тепловизионный монокуляр одним из самых лучших в линейке моделей Guide.

Разрешение матрицы: 640 х 480

Частота обновления тепловизионной матрицы: 50 Гц

Угол зрения: 12.5º x 9.4º

Заявленная автономность работы: 5 часов и больше

Вес: 485 грамм

Память: встроенной 16 ГБ

Сенсор: VOx

Степень защиты: IP66

Цена: 2400$

Страница на сайте производителя

Выбор тепловизора дороже 2500 долларов

Эта категория тепловизоров позволяет получить максимум возможностей, на которые способны современные тепловизионные системы, но нужно взвешенно подходить к их покупке, так как для многих пользователей эти возможности будут лишними и нецелесообразными.

Pulsar Helion XQ50F - выбор волонтеров

Тепловизор работает на частоте 50 Гц, что делает движения в кадре плавными даже в самых активных сценах. Монокуляр позволяет найти цель на расстоянии до 1800 метров. Дисплей AMOLED позволяет работать в любых погодных условиях: дождь, снег и даже может выдержать погружение в воду на глубину в 1 метр на короткое время. По уровню защищенности этот монокуляр является лидером в нашей подборке. Также выдерживает температуру от минус 25 до плюс 50 градусов. А встроенный Wi-Fi модуль позволит сразу отправить записанные фото и видео на смартфон или ПК. Возможность ведения прямого эфира доступна. По данным Милитарного портала модель входит в число самых популярных волонтерских тепловизоров.

Разрешение матрицы: 384 х 288

Частота обновления тепловизионной матрицы: 50 Гц

Угол зрения: 7.5º x 5.6º

Заявленная автономность работы: 8 часов

Вес: 550 грамм

Память: встроенной 8 ГБ

Сенсор: VOx

Степень защиты: IP67

Цена: 2800-3000$

Страница на сайте производителя

IRay Eye 2 E6 PRO V3.0 – для обнаружения цели на расстоянии до 2,5 километров

Сразу хочется выделить дальность обнаружения цели. В этой модели она может достигать 2500 метров, что является самым высоким показателем в этой подборке тепловизоров. Даже при низком температурном контрасте тепловизор предоставит детальное изображение. IRay имеет свою личную технологию Ultra-clear mode, которая повышает четкость в неблагоприятных погодных условиях, таких как дождь, снег и туман. Монокуляр имеет 32 ГБ встроенной памяти для хранения фотографий и записи видео, а также модуль Wi-Fi, позволяющий подключать 4 устройства одновременно и возможность вести наблюдение в режиме «картинка в картинке».

Разрешение матрицы: 640 х 480

Частота обновления тепловизионной матрицы: 50 Гц

Угол зрения: 8.8º x 7.0º

Заявленная автономность работы: 6 часов

Вес: 500 грамм

Память: встроенной 32 ГБ

Сенсор: VOx

Степень защиты: IP66

Цена: 3800-3900$

Страница на сайте производителя

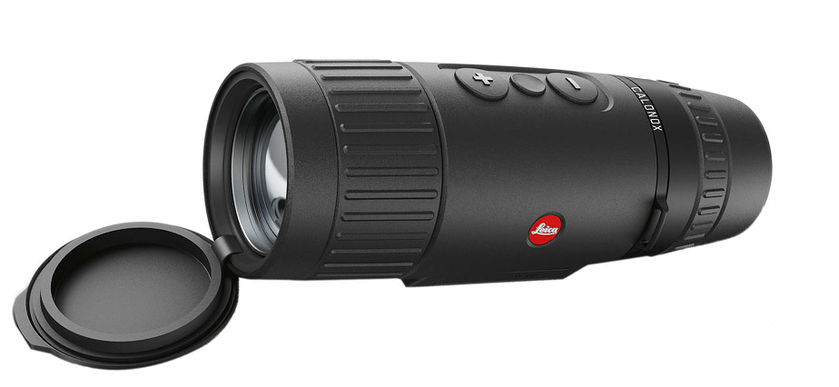

Leica Calonox Sight – для использования с прицелом

Комбинированная тепловизионная камера, которую можно использовать отдельно, или установить на объектив прицела в качестве насадки с помощью специального адаптера. Поскольку модель подходит для использования с оптическим прицелом, максимальное увеличение составляет 1x. Собственная обработка изображений LIO (Leica Image Optimization) улучшает изображение с помощью специальных алгоритмов, благодаря чему достигается особенно детальная цветовая градация, отличная контрастность и высокое разрешение деталей. Выявлять цели с тепловизором можно на расстоянии до 2000 метров. Вместе с этим у нас есть мощный OLED-дисплей с разрешением 1024 x 768 пикселей и 11 часов автономной работы.

Разрешение матрицы: 384 х 288

Частота обновления тепловизионной матрицы: 50 Гц

Угол зрения: 8.9º x 6.7º

Заявленная автономность работы: 11 часов

Вес: 685 грамм

Память: встроенной 32 ГБ

Сенсор: VOx

Степень защиты: IP66

Цена: 4000-5100$

Страница на сайте производителя

Бинокуляр GUIDE TN650 – «на все деньги»

Тепловизионный бинокуляр снаружи напоминает бинокль, но внутри имеет один объектив и два цифровых экрана, что значительно уменьшает чувство усталости от длительного наблюдения. Насчитывает сенсор VOx и OLED-дисплей с высоким разрешением 1024×768 пикселей. Частота обновления изображения составляет 50 Гц. Дистанция обнаружения достигает 2000 метров. В модели доступны все новейшие функции: запись видео и фото, Wi-Fi модуль, режим картинка в картинке, лазерный дальномер, GPS, компас, гироскоп и прочный корпус, выдерживающий падение с высоты в 1 метр.

Разрешение матрицы: 640 х 480

Частота обновления тепловизионной матрицы: 50 Гц

Угол зрения: 8.78º x 6.59º

Заявленная автономность работы: 5 часов и больше

Вес: 685 грамм

Память: встроенной 32 ГБ

Сенсор: VOx

Степень защиты: IP66

Цена: 6000-7000$

Страница на сайте производителя

Что такое тепловизор?

Тепловизор — цифровой оптический прибор, показывающий в виде тепловой карты излучение от зданий или существ, которое человеческий глаз не способен увидеть. Оснащены тепловизоры объективом, матрицей, чувствительной к инфракрасному излучению и дисплеем, передающим изображение с матрицы. Пропускают тепловизор только инфракрасный спектр излучения и блокируют видимый цвет. Используются для наблюдения на средних и дальних расстояниях (600 метров - 1,5 километра). В военном деле используются для того, чтобы выявлять врага и его технику при слабом освещении, сквозь туман, дым, пыль и другие блокирующие видимость факторы. Даже полное отсутствие освещения позволяет с помощью тепловизора четко находить человека, такая возможность была продемонстрирована ВСУ в марте 2022 года.

ВСУ четко видит оккупантов благодаря тепловизору, что позволяет вести прицельный огонь. Видео опубликовано 24 марта 2022 года.

Какие бывают тепловизоры?

Тепловизоры отличаются конструкцией: есть монокуляры и бинокуляры. Первые более популярны и доступны. Девайс может иметь расстояние обнаружения от 90 метров до 1,2 км и более. Преимуществом монокуляра является вес (280-500 грамм), компактность, объем и возможность пользоваться одной рукой. Бинокуляр предназначен для обнаружения объектов на дальних расстояниях и длительного наблюдения. Преимуществом над монокуляром является расстояние обнаружения, с бинокуляром обнаруживается цель и на расстоянии 2 километров и более. Автономность: некоторые модели могут работать до 16 часов, в то время, как монокуляра хватит на 6 часов. Из недостатков – это вес (600 грамм - 1 килограмм и более) и цена: за те средства на которые можно приобрести один бинокуляр можно взять 2-3 монокуляра. Из общих характеристик каждый из тепловизоров имеет: разрешение тепловой матрицы, дистанцию ​​обнаружения и угол зрения, частоту обновления, фокусное расстояние объектива и технологию сенсоров: a-Si и VOx.


Тепловизионный монокуляр и бинокуляр компании Guide Sensmart

Кто производит тепловизоры?

Странами лидерами по изготовлению тепловизоров являются США и Китай. Ведущими китайскими производителями являются Guide Sensmart, iRay и HikMicro. В США это Pulsar, AGM да ATN. В Европе самым известным производителем является итальянский Konus Optical.

В Украине за изготовление тепловизоров отвечает компания «Термал Вижн Текнолоджис» под торговой маркой ARCHER. С 2016 года у них был контракт с Департаментом вооружения МОУ. Но стоит отметить, что после 2021 года нет точных данных об объемах закупок Министерством обороны Украины тепловизоров ARCHER. Также ценники украинского производителя намного выше, чем у конкурентов из Китая или США.

Также стоит упомянуть о тех, кто производит матрицы для тепловизоров. Ведущими компаниями по снабжению матрицами являются американская FLIR Systems, французский LYNRED и израильский Elbit Systems.

Какой тепловизор выбрать для военных?

Тепловизоры имеют большой разброс характеристик матрицы: от 128х96 пикселей до 1024х768 (а есть еще 160х120, 384х288, 400х300, 640х480). Мы рекомендуем выбирать тепловизор с матрицей не ниже 400х300 пикселей, потому что тогда она позволяет идентифицировать военную цель на расстоянии до 350 метров.

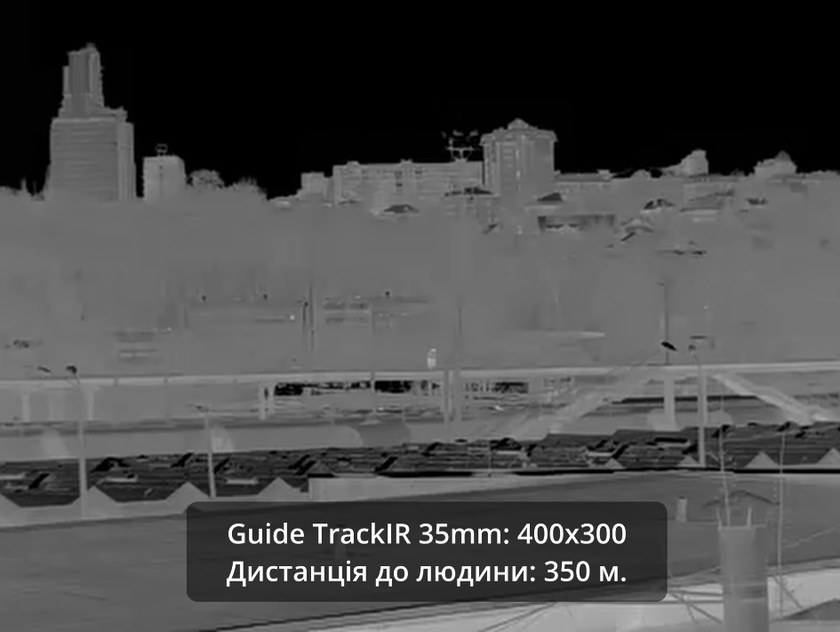

Разрешение матрицы 400х300 и 640х480 пикселей. Иллюстрация: ИБИС

Частота обновления тепловизионной матрицы тоже очень важный параметр. Начинается значение от 9-15 Гц до 100-120 Гц (также 25-30 Гц и 50-60 Гц). Мы рекомендуем ориентироваться на 25-30 Гц, а еще лучше на 50-60 Гц, ведь это позволяет видеть изображение более четким и плавным.


Разница между 50 Гц и 9 Гц. Иллюстрация: IRay

Дистанция обнаружения: чем больше - тем лучше, но в боевых действиях должно быть не менее 600 метров для монокуляра и 1000 метров для бинокуляра. Параллельно с этим следует и упомянуть про угол зрения (fov). Это область пространства, которую можно видеть в приборе для наблюдения. Если вам нужны наблюдения на близкие дистанции – выбирайте более широкий fov. Для наблюдения на дистанции в километр и больше подойдут тепловизоры с более узким углом зрения.

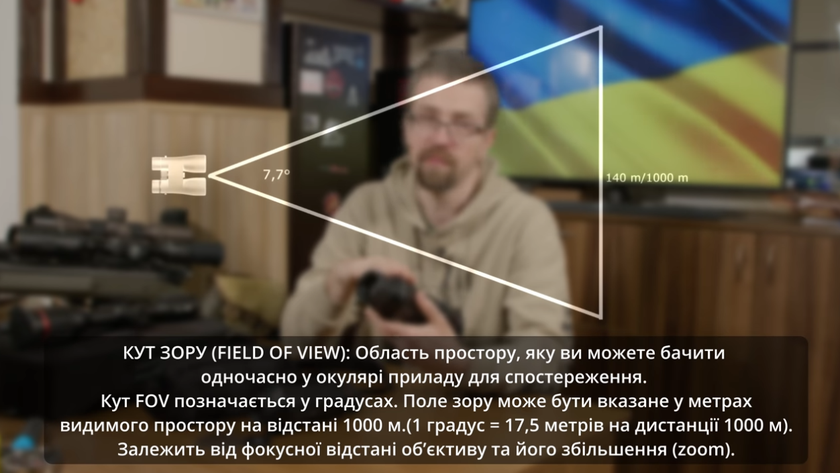

Что такое угол зрения? Скриншот с видео YouTube-канала «ИБИС Оружие и Охота»

Не забываем и о фокусном расстоянии, которое имеет три классификации, здесь уже каждый подбирает этот показатель под свои задачи:

  1. Широкоугольные: 6-25 мм – большое поле зрения, уменьшенный масштаб изображения.
  2. Нормальные: 35-50 мм – стандартное поле зрения, обычный масштаб изображения.
  3. Телеобъективы: 70-200 мм — узкое поле зрения, увеличенный масштаб изображения.

Обратить внимание следует и на вес и продолжительность работы. Чем легче тепловизор – тем он будет дороже. Рекомендуем брать тепловизоры вес которых не превышает 1 килограмма. Время автономной работы также важно, особенно в боевых условиях. Минимально тепловизор должен содержать заряд и работать без дополнительной подзарядки 5 часов. Мы же рекомендуем выбирать тепловизор, автономность которого 6-10 часов. Максимальное значение может достигать 16 часов. Хотя специалисты все равно советуют всегда иметь при себе запас батареек и аккумуляторов, чтобы продолжать выполнять задачу столько, сколько нужно.

В общем, все модели имеют защиту IP66. Это гарантирует полную защиту от пыли и слабого потока воды, что позволит незначительное проникновение внутрь. Случаются модели с защитой IP64 - это убережет от пыли и капель воды. А фирма Pulsar прыгнула выше всех и ставит в свои тепловизоры уровень защиты IP67. Он гарантирует погружение в воду на глубину в 1 метр на небольшое время без повреждения устройства.

Также у всех тепловизоров есть несколько цветовых палитр для наблюдения. Каждая модель оснащена палитрой Black Hot, White Hot и Color Mode. Последняя у каждого из производителей разнится. К примеру в компании Guide — red hot, green hot, iron red и blue heat. А у Pulsar - sepia, rainbow, ultramarine и violet. Эти палитры позволяют оптимизировать устройство для конкретных задач и реагировать на изменение условий наблюдения. White Hot и Black Hot являются оптимальными для обнаружения объектов. Color Mode для распознавания и идентификации. Обычно таких палитр шесть, но встречающиеся модели же их может быть восемь.


Пример цветовых палитр тепловизора. Иллюстрация: Guide Sensmart

Если говорить о самых дорогих тепловизорах, то обычно они имеют ряд функций, отсутствующих на других приборах:

  • HD дисплей создает детализированные изображения для четкого видения.
  • Встроенная функция "картинка в картинке" улучшает точность, обеспечивая 2-кратное увеличение изображения зоны визирной сетки в верхней части дисплея. Это помогает приближать цели, оставляя видимым остальное поле зрения.
  • Делайте видео и фотографии с записью прямо на карту памяти micro SD в 1280х960 и 60 кадров в секунду.
  • Возможность вести прямую трансляцию при подключении к сети.
  • Умный дальномер, что покажет ваше расстояние до цели.

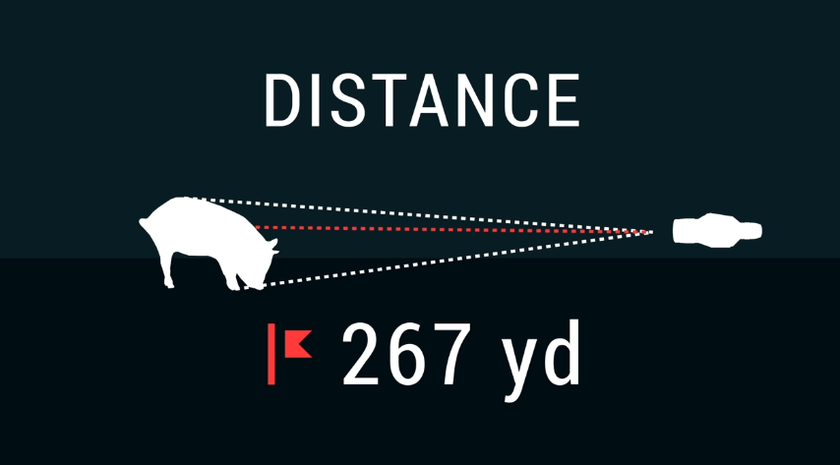

Пример работы умного дальномера. Иллюстрация: ATN

Последним хочется отметить технологию сенсоров. Их всего две: a-Si — более дешевая технология, меньшая чувствительность и меньший температурный диапазон. И VOx — более современная и более дорогая технология, более высокая чувствительность, больший диапазон температур. Сенсор VOx будет давать лучшее изображение, особенно в плохих погодных условиях.

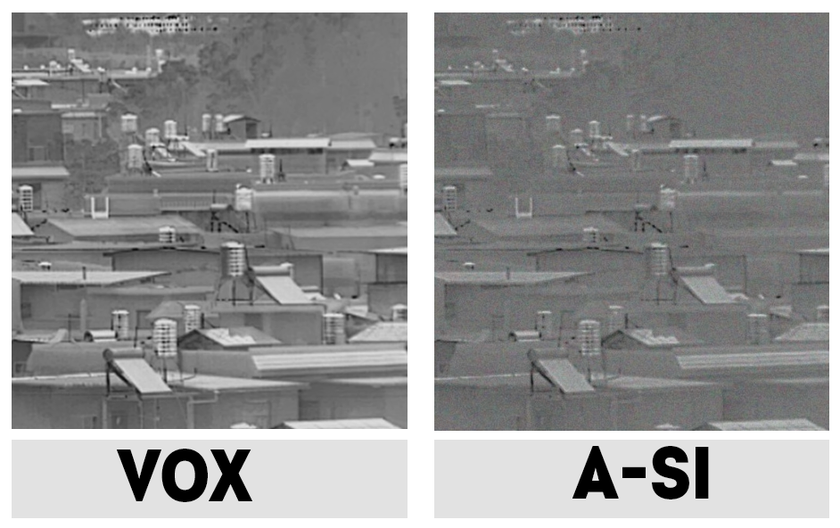

Разница между сенсорами VOx и a-Si в дождливую погоду. Иллюстрация: ИБИС

Что лучше – монокуляр или бинокуляр?

Монокуляр выгоднее бинокуляра и на это есть несколько причин. Первая – цена. Хорошие бинокуляры стоят от 170 000 тысяч гривен. Хотя в среднем их стоимость достигает от 200 000 до 300 000 тыщ. За эту цену можно взять 2-3 монокуляра среднего ценового бюджета (до 100 000 тысяч) или же 3-4 бюджетных монокуляра. Следующее – функционал. Бинокуляр не может предложить гораздо больше, чем монокуляр. Лазерный дальномер, автономность работы от 9 часов, Wi-Fi модуль: все это присутствует и у монокуляров. 100% преимуществом бинокуляров разве что более комфортное наблюдение благодаря двум цифровым экранам. Например, монокуляр Guide TrackIR PRO 35mm имеет такое же разрешение и частоту обновления, что и бинокуляр GUIDE TN650, но стоит на 3-4 тысячи долларов меньше. Поэтому рекомендуем при выборе тепловизионного прибора акцентировать внимание именно на монокулярах.

В сухом остатке

Тепловизоры уже стали неотъемлемой составляющей в этой войне. "Ночные глаза" активно используются по всей линии фронта. Наблюдение, разведка, наступление и другие задачи уже не обходятся без тепловизоров. Они позволяют активно наблюдать за действиями противника и обнаружить его маскировку на средних и дальних расстояниях. Это поможет минимизировать потери наших бойцов. Поэтому нам остается поддерживать волонтерское движение, чтобы как можно больше тепловизоров доехали в ВСУ и стали одним из ключевых элементов в победе. Всё будет Украина.
